9 月 28 日消息,长鑫科技 9 月 28 日晚间发布关于使用部分超募资金投资建设新项目的公告。


长鑫科技拟使用超募资金 130 亿元投资新建技术研发项目,同时拟通过增资和借款方式向全资子公司长鑫存储产品 (合肥) 有限公司提供超募资金 50 亿元,由其投资新建存储器晶圆后道测试基地二期项目。


我们附项目基本情况如下:

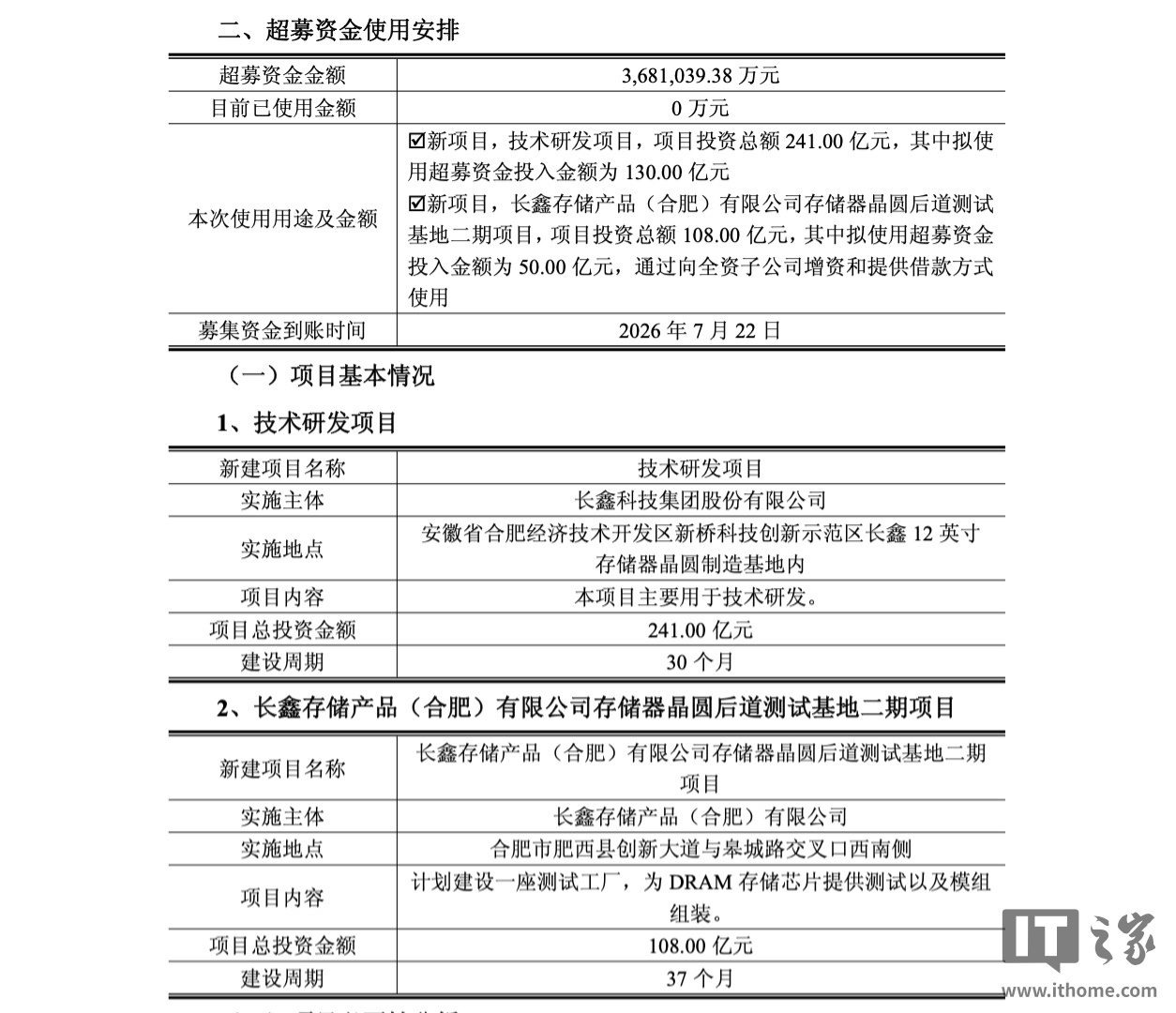

  • 技术研发项目:主要用于技术研发,项目总投资金额 241 亿元,建设周期 30 个月。

  • 长鑫存储产品(合肥)有限公司存储器晶圆后道测试基地二期项目:计划建设一座测试工厂,为 DRAM 存储芯片提供测试以及模组组装,项目总投资金额 108 亿元,建设周期 37 个月。


长鑫科技:拟 241 亿元和 108 亿元分别投建技术研发项目、存储器晶圆后道测试基地二期项目


长鑫科技表示,测试是 DRAM 生产中不可或缺的关键环节,但因其测试的专用设备特性,随着公司产能不断提升、产品种类增多,可能面临外部封测厂测试产能不足和新增投资配套不足的问题。为了保障测试产能不成为公司产能制约瓶颈并保障供应链安全,公司急需增加自建测试产能的投入。


同时,通过自建存储器晶圆后道测试和模组项目,能够更灵活协调测试产能利用,降低公司 DRAM 芯片测试成本,提升公司运营效率和测试技术,有利于公司进一步完善 IDM 模式、增强公司的整体竞争力。

AI 解读

长鑫为何自建测试厂

  • 技术研发项目总投资241亿元,建设周期30个月,用超募资金130亿元。
  • 后道测试基地二期总投资108亿元,建设周期37个月,提供DRAM测试和模组组装。
  • 自建测试是为了避免外部封测产能不足,保障供应链安全。
  • 长鑫称此举能降低测试成本、提升运营效率,完善IDM模式。


DRAM生产分前道晶圆制造和后道封装测试。测试环节专用设备多,外部封测厂往往不愿为单一客户大额投资。长鑫产能和产品种类增加后,外部测试产能可能跟不上,自建测试厂能掌握主动权。


这次投资用的是超募资金,说明长鑫上市募资超过了原计划。两个项目建设周期都超过两年,短期内不会形成产能,对普通消费者的直接影响有限。长期看,如果测试瓶颈解决,DRAM供应稳定性可能提升,但价格是否下降还取决于市场供需。


目前公告没有披露具体产能数字和量产时间,这些信息需要等后续披露。


自建测试是长鑫补供应链短板的关键一步,但见效至少要等两年半。

以上内容由 AI 依据原文补充生成,不代表本站观点,仅供参考。
