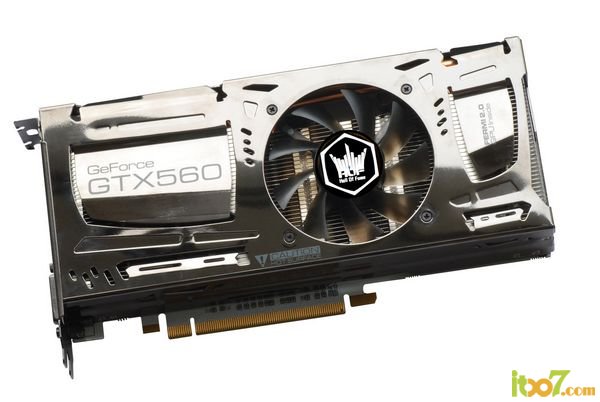

影驰GeForce GTX 560 Ti HOF

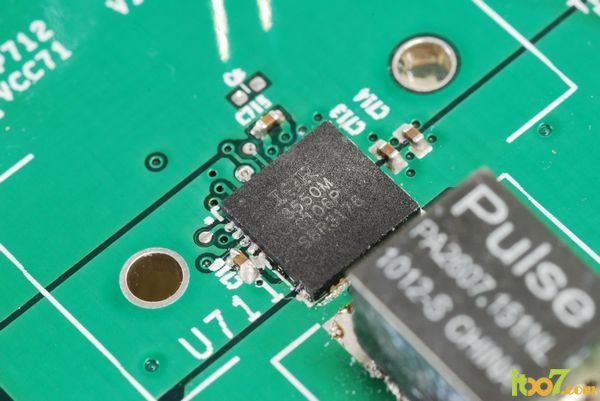

采用IR3550M供电MOS

看到这里，可能有不少玩家疑惑，IR3550M这款高集成性，电气性能好而知名的MOS管究竟单项能够提供60A电流的恐怖性能吗？于是我们就采用了IR3550M单项供电模块进行通电测试。

下面我们先来整体感知一下这块IR3550M单项供电模块：

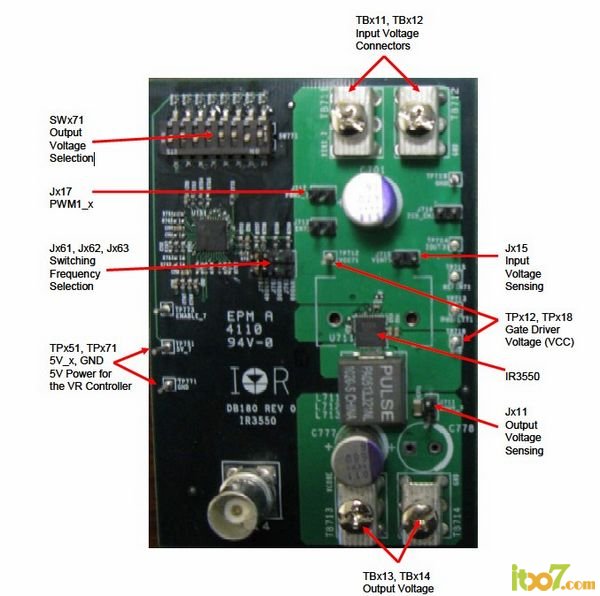

下面简单介绍供电模块每一项的参数

测试原理非常简单，PWM将产生GPU使用的VID电压，然后将PWM和IR3550M均通电后，产生供电环境，最后将PCB与负载仪连接，通过负载仪将电流输入，最后将显卡最常用的12V电压输出。

电路改造中1

电路改造中2

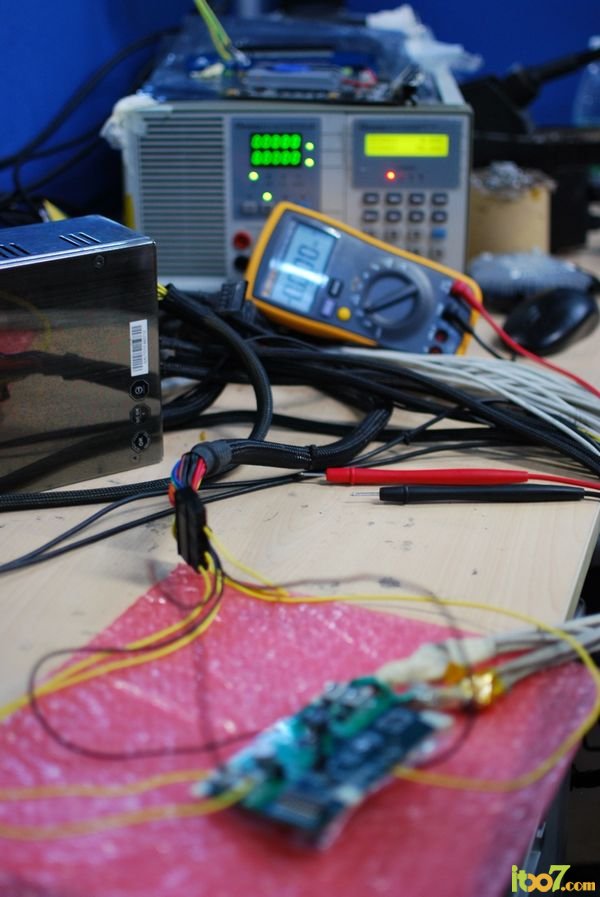

将12V 5V接上电源供给PWM和MOS管工作电压，将负载仪与IR3550M单项供电模块相连，一切就绪。

先将负载仪的输入电流调至40A，此时负载仪的屏幕度数可以了解到，IR3550M供电模块的VID电压为0.9485V，而供电模块通过的电流为39.967A。

接下来，我们将会继续挑战IR3550M的极限电流60A，将负载仪调至60A电流输至供电模块PCB中，此时的读数显示为VID电压为0.8725V（功耗不变的情况下，通过的电流越大，电压则会越小），供电模块通过的电流读书为59.958A。

至此，笔者还想继续提升电流，但是工程师此时提示，若果持续提供超过IR3550最高极限电流时候，有机会引致电源以及IR3550M MOS管的爆炸。考虑到安全性，更加变态的测试只好作罢。

通过这次简单的测试，IR3550M与常规单相PWM电路最高30-35A的电流相比，其最高可以输出60A的电流，在最大电流下的优势不言可喻，堪称“魔兽”级供电，拥有如此强大的供电模块影驰名人堂显卡做到“火力全开”看起来还是非常轻松的。
